TIA Portal : utilidades del software.

Qué es TIA Portal.

TIA Portal es un software de programación de autómatas y pantallas táctiles para realizar proyectos de automatización donde, además, se pueden integrar en el mismo Software otros dispositivos a la Red de tu PLC y HMI.

TIA Portal es un software de Siemens con el cual puedes programar los PLC de la marca Siemens y añadir al mismo proyecto y al mismo programa otros dispositivos de tu automatización, como una HMI, o un control de variador de Frecuencia. Es más, puedes controlar el movimiento de un motor por pulsos o servomotor o incluso controlar las zonas de memoria y ejes de un Robot. Todo en el mismo software.

Para qué sirve TIA Portal.

TIA Portal sirve para crear un proyecto de automatización global de una empresa ya que te permite integrar en un único Software todos los dispositivos que puedas controlar en ese proceso industrial.

Por consiguiente, imagina que tienes que realizar un proyecto de automatización en el que vas a controlar el proceso mediante un PLC y una HMI junto con 4 variadores, algo muy simple y común en un proceso industrial. Con anterioridad a este software, debías de crear un proyecto del PLC con un software específico, para la HMI tenías que abrir otro software diferente y crear otro proyecto. Pero, además, para los variadores, necesitabas abrir otro Software diferente para programar esos variadores de Frecuencia e introducir sus datos.

Como resultado, con TIA Portal vas a poder tener en un único Software todos estos dispositivos en un único proyecto y así compartir todos los datos entre PLC y HMI y los otros dispositivos sin necesidad de abrir ningún otro proyecto.

Utilidades del software TIA Portal Siemens.

Por consiguiente, no importa si se trata de la programación de un controlador, de la configuración de una pantalla HMI o de la parametrización de los accionamientos: con esta nueva arquitectura de software tanto los usuarios nuevos como los expertos trabajan de una forma intuitiva y efectiva ya que no necesitan operar una amplia variedad de sistemas de diferentes orígenes.

Por ponerte un ejemplo de cómo programábamos no hace muchos años, si tenías 2 PLC y una HMI en un proceso, debías tener 3 proyectos diferentes. Además, se tenían que enviar datos entre todos los PLC y la HMI, con lo cual, debías tener abiertos 3 programas en 3 software diferentes, tener un ordenador potente que pudiera soportar todo esto e ir abriendo cada software para ver sus variables.

Como consecuencia de esto, perdíamos mucho tiempo comparando proyectos, buscando zonas de memoria entre ellos y copiando y pegando esas variables en 3 proyectos diferentes, lo cual suponía tiempo, dinero y dificultad en la ejecución.

Las utilidades que te ofrece ahora este software permiten agilizar nuestro desarrollo del programa o programas, por ejemplo, compartiendo variables y datos.

Qué funcionalidades incluye este software.

Ciertamente, el software Siemens ofrece muchas funcionalidades dentro del software para poder controlar muchos tipos de dispositivos en un proceso industrial. Es decir, que va a integrar diferentes tipos de software en una sola ventana, por ello, cuando abres TIA Portal puedes encontrar estas funcionalidades:

• Step 7 para programar tus PLC.
• WinCC para programar las HMI.
• Motion Control para control de posicionamiento de ejes.
• PID control para controlar procesos con PID.
• SINATIC Ident para control de RFID.
• SINAMICS para control de movimientos con variadores.

Ventajas de la integración de aplicaciones en un solo software.

Asimismo, podemos citar gran cantidad de ventajas en la utilización de TIA Portal como software de programación:

• Un único software para todos los controladores de un proceso.
• Pueden trabajar varios ingenieros en un mismo proyecto a la vez.
• Programar PLC y HMI en un mismo proyecto.
• Poder compartir variables entre dispositivos en un solo proyecto.
• Menor carga del sistema Windows.

Los errores se pueden gestionar online lo que reduce los tiempos de parada de producción y aumenta la disponibilidad de la instalación en todo momento.

Cómo se ha desarrollado este software Siemens.

Mientras tanto, antes de su lanzamiento al mercado, esta aplicación ha sido testada en duras condiciones para analizar sus debilidades y solventarlas. Esto supone un importante aumento del retorno de la inversión y, por consiguiente, una mejora de la competitividad de sus usuarios.

TIA Portal permite la escalabilidad a través de todas las plataformas de productos y la fácil migración con los sistemas existentes:

• Esto quiere decir que, si tienes un proyecto programado en Step 7 clásico, se puede transformar este proyecto a TIA Portal mediante unas herramientas disponibles de Siemens.
• Incluso si tienes un proyecto en la versión V10 que es muy antiguo, puedes transformarlo a la versión V18 o el de último nivel, con una serie de instrucciones.

Qué tipos de PLC se programan con TIA Portal.

Ya que conocemos un poco el significado de este software, estaría interesante conocer qué tipo de PLC podemos programar dentro de este Software, ya que, si tantas son las ventajas de este software, debemos conocer qué dispositivos podemos programar.

Aquí tienes una lista de las familias de PLC que puedes programar con TIA Portal:

• SIMATIC S7-1200.
• SIMATIC S7-1500.
• SIMATIC S7-300.
• SIMATIC S7-400.
• SIMATIC ET200 CPU

Mientras tanto, con anterioridad a TIA Portal, existían otros Software de Siemens para poder programar nuestros autómatas, como son el Step 7 y el Software MicroWin, así como también el LOGO de Siemens. Sin embargo, cuando nació TIA Portal, nació también una nueva serie de PLC llamados S7-1200 y S7-1500.

Antes, teníamos el software Step 7 con el que podíamos programar los siguientes PLC:

• SIMATIC S7-300.
• SIMATIC S7-400.
• SIMATIC ET200 CPU

Además, tenemos el software MicroWin para programar los PLC:

• S7-200.

Y también tenemos el software LOGO!Soft para programar los PLC:

• LOGO Siemens.

Dónde buscar los tipos de PLC en el software.

Parece que hemos dejado claro los tipos de PLC que puedes programar con este software, así que vamos a ver exactamente qué modelos de PLC puedes escoger dentro del software TIA Portal. Es simple, ya que, cuando entras dentro de este software tienes una lista desplegable de todas las referencias posibles de PLC que puedes elegir para tu proyecto.

Por lo tanto, en tu proyecto, cuando seleccionas la opción de añadir nuevo dispositivo, encontrarás una lista con todos los PLC disponibles con su referencia exacta como puedes ver en la imagen.

Qué tipos de HMI se programan con TIA Portal.

Igualmente, Siemens nos ofrece gran variedad de HMI para poder programar en este software, incluyendo un amplio listado con todas las referencias posibles para añadir al proyecto.

Aquí tienes una lista de las familias de HMI que puedes programar con TIA Portal:

• SIMATIC Basic Panel.
• SIMATIC Comfort Panel.
• SIMATIC Unified Comfort Panel.
• SIMATIC Mobile Panel.
• HMI SIPLUS.

Antes de programar en TIA Portal, las HMI se programaban en otro software también de Siemens, pero para los paneles HMI más antiguos. Es decir, que si alguna vez te encuentras por ahí algún modelo de HMI muy antiguo es posible que con este software más actual no esté hecho su programa.

Aquí tienes otros tipos de Software Siemens para programar HMI:

• WinCC Flexible.
• SIMATIC Protool.

Dónde buscar los tipos de HMI en el software.

Del mismo modo que te he mostrado antes para seleccionar un PLC, dentro de TIA Portal, cuando vas a añadir un dispositivo nuevo, puedes seleccionar un controlador HMI y ahí te aparecerá un listado con todas las referencias de HMI disponibles en este software:

Qué programas podemos hacer con este software de ingeniería.

Ciertamente te puedes preguntar qué es lo que podemos hacer realmente con este software, es decir, si nos ponemos delante de una máquina o de un proceso industrial y abrimos este software, ¿qué hacemos? ¿vamos a poder controlar ese proceso? ¿Qué programas podemos crear o hacer con TIA Portal y sus aplicaciones?

La respuesta es sí, y solo se me ocurre una manera de demostrar la eficacia de TIA Portal poniéndote ejemplo de programas hechos con este software:

• Control de riego automático de una extensión de 12 hectáreas.

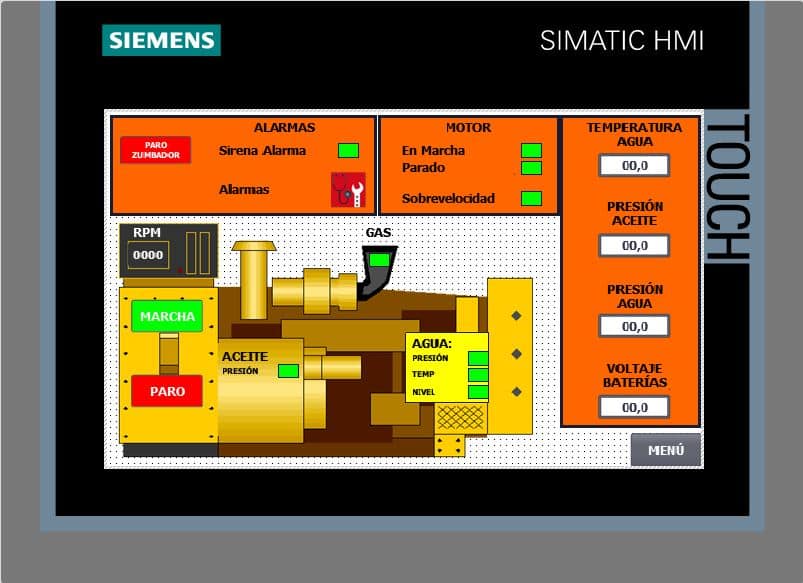

• Control de automatización de un grupo electrógeno.
• Control de una planta depuradora de agua.
• Control automático de una maquina de lavado de camiones.
• Control de domótica de una vivienda de 3 plantas.
• Control de iluminación de un pueblo.
• Control de automatización en fabricación de vehículos.
• Control embotelladora de líquidos.
• Y mucho más…

¿Podemos controlar un Robot con Siemens TIA Portal?

Es más, podemos controlar un Robot con TIA Portal, podemos programar el movimiento y los datos de las zonas de movimiento de los ejes de un Robot en nuestro proyecto.

Simplemente tenemos que añadir un archivo llamado archivo GSD que tendrá las características de ese controlador de la otra marca y de esta forma vamos a tener en TIA Portal una zona de memoria en la que intercambiar datos con ese dispositivo.

Como puedes ver en la imagen, en un proyecto de este software donde hay muchos dispositivos Siemens, como varios PLC Siemens y 6 HMI Siemens, también se ha añadido un dispositivo sin marca Siemens que puede ser un controlador de un Robot.

Este controlador compartirá una zona de memoria en nuestro proyecto y le podremos gobernar esas variables y esos datos para que, automáticamente le pasen la información al Robot, por ejemplo.

¿Podemos controlar motores con el software de programación?

Al comienzo de este artículo dudaríamos en responder a esta pregunta, pero estoy seguro de que ahora sí que sabes responder con certeza si podemos o no podemos controlar un motor desde este software.

La respuesta es sí, ya que TIA Portal tiene un apartado de Objetos tecnológicos donde podemos seleccionar el control de un motor paso a paso o un servomotor, programando sus movimientos y sus momentos de inercia.

Por consiguiente, como puedes ver en la imagen anterior, vas a poder programar el control de un motor, estableciendo sus parámetros característicos como el tipo de accionamiento que tiene, si va a ser controlado por tren de pulsos, y ajustes de Dinámica y límites de posición.

Beneficios de TIA Portal Siemens en la automatización industrial.

Probablemente, todos los beneficios que te haya mostrado hasta ahora de este software los he orientado a la visión del programador y de cómo favorece la utilización de este software Siemens cuando tenemos que programar una automatización.

En cambio, podemos encontrar grandes beneficios de utilizar TIA Portal en una automatización, ya que se puede ahorrar mucho tiempo y dinero por la utilización de esta herramienta en una empresa:

• Solamente tienes que invertir dinero en 1 solo software.
• Solo gastarás Formación de empleados en un único Software.
• Todos los dispositivos del proceso se comunican por 1 standard de comunicación.
• Simplificación del proceso.
• Mantenimiento predictivo más rápido y eficaz.

Mejora en la productividad y el trabajo de los programadores.

Un gran ejemplo de ahorro en la automatización gracias a la utilización de TIA Portal es en cómo van a trabajar los programadores de tu empresa. Solamente vas a tener que formar a los programadores en un único software, con el cual van a poder programar todos los accionamientos del proceso.

Además, los programadores pueden trabajar Online y pueden trabajar a la vez en el mismo proyecto, por lo que pueden diagnosticar y hacer mejoras del programa sobre un único proyecto, lo cual significa ahorra tiempos de ejecución.

Qué versión de TIA Portal hay que utilizar.

Probablemente hayas oído hablar de las versiones de TIA Portal y te genere alguna duda para programar con alguna de ellas. Es más, quizás se te plantee la duda de con qué versión es mejor empezar a programar.

Sin embargo, si estás pensando en instalar este software y no sabes qué versión instalar, lo primero que debes tener en cuenta es sobre qué dispositivos vas a programar. Es decir, si vas a realizar un proyecto de TIA Portal completamente nuevo, te da igual qué versión instalarte, ya que no vas a tener problemas de compatibilidades con los PLC.

En cambio, si vas a tener que programar diferentes PLC que ya tienen programas hechos entonces te tendrás que instalar la versión que se corresponda con esos proyectos.

Cuantas versiones de TIA Portal Siemens existen.

Aproximadamente cada año a Siemens se le ocurre lanzar una nueva versión del software con todas sus mejoras, así que de momento te voy a enumerar las versiones que existen actualmente, aunque esta información, en un par de años quedará obsoleta.

En primer lugar, te muestro una lista de las versiones de TIA Portal disponibles a fecha de 2023:

• TIA V15.
• TIA V16.
• TIA V17.
• TIA V18.

Dónde se puede descargar TIA Portal.

Finalmente, para descargar una versión de TIA Portal vas a tener que entrar en la página de soporte de Siemens y buscar la zona de descargas de software y, en concreto la versión que necesites descargar.

En primer lugar, si no tienes una cuenta creada en la página de soporte de Siemens, tendrás que regístrate y darte de alta para poder acceder a este tipo de página. Una vez aprobado el registro ya podrás buscar lo que necesitas, en concreto una versión de este software válida.

Como resultado te aparecerán todas las opciones disponibles de descarga para esa versión de TIA Portal, con los paquetes adicionales que puedes instalar e información adicional sobre el proceso de instalación.
