Cómo desplazar instrucciones en LogoSoft de manera que podamos mover en el editor de diagramas los contactos u otras instrucciones con mayor sensibilidad y podamos acercar más estas instrucciones a las funciones o a la red que tengamos en paralelo…
Problemas al insertar instrucciones en el editor de diagramas.
Cuando hacemos un proyecto en LogoSoft nos podemos encontrar el problema de que no podemos colocar un contacto en el lugar que queremos ya que el rango de desplazamiento de un punto a otro es excesivo, quedando que no podemos desplazar instrucciones en LogoSoft a nuestro gusto.

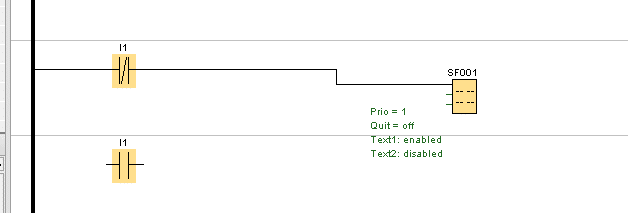

Como vemos en la imagen, al insertar un contacto nuevo, se ha quedado muy separado, y el LogoSoft no nos deja acercarnos más al otro contacto. Si ahora movemos el contacto de arriba, vemos como su línea se desplaza con él y no nos deja tampoco aproximarnos al contacto que hemos puesto en paralelo.
Qué hay que cambiar para desplazar instrucciones en LogoSoft de forma más sensible.
Para solucionar esto debemos encontrar los datos de la cuadrícula del editor para disminuirla y así nos permita un desplazamiento más fino y por tanto podremos controlar la distancia entre instrucciones.

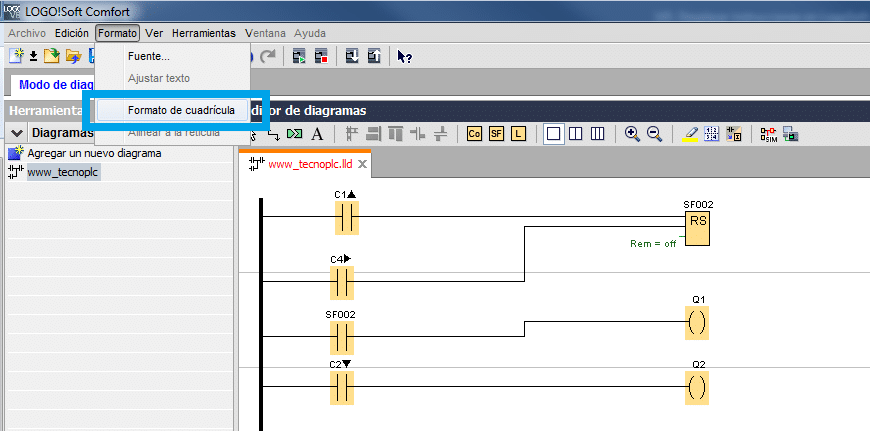

El control de la cuadrícula la encontramos en Formato -> Formato de cuadrícula. En la siguiente imagen encuentras donde acceder desde la barra de herramientas del LogoSoft.

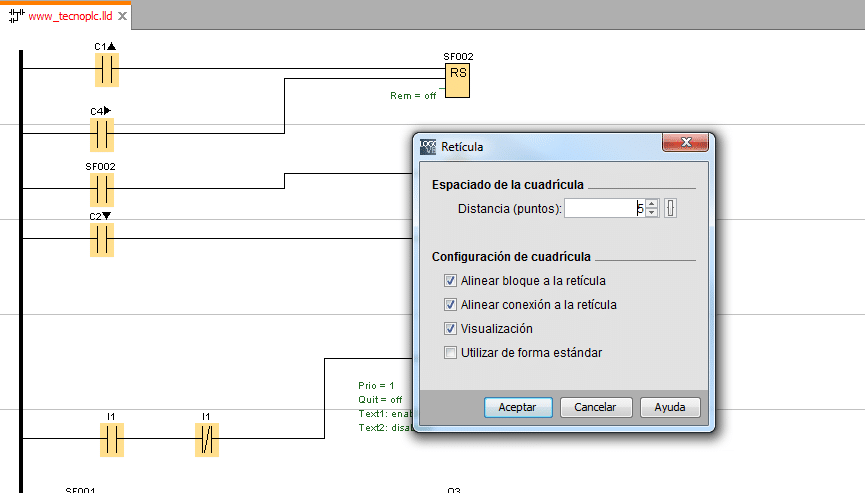

Se abrirá la ventana correspondiente donde vemos que, por defecto, la distancia entre puntos que LogoSoft tiene asignada al proyecto es de 95. Con lo cual, si disminuimos estos datos, conseguiremos mayor sensibilidad al desplazar instrucciones en LogoSoft.

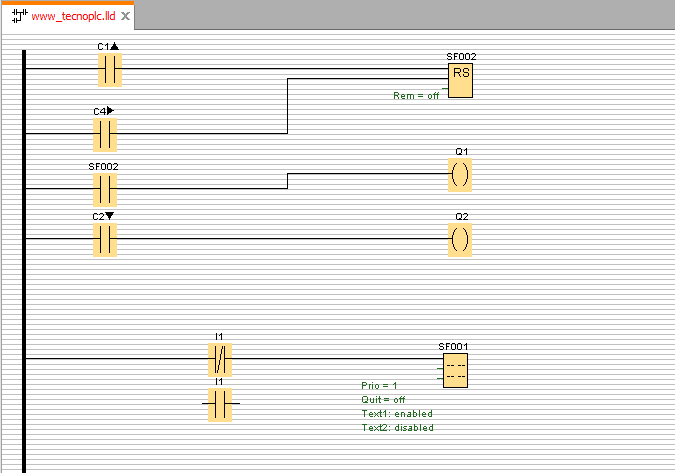

Como vemos en la siguiente imagen, ahora la cuadrícula es menor y podemos desplazar nuestros contactos colocándolos más cerca y pudiendo crear una red más legible y estructurada y fácil de leer.
